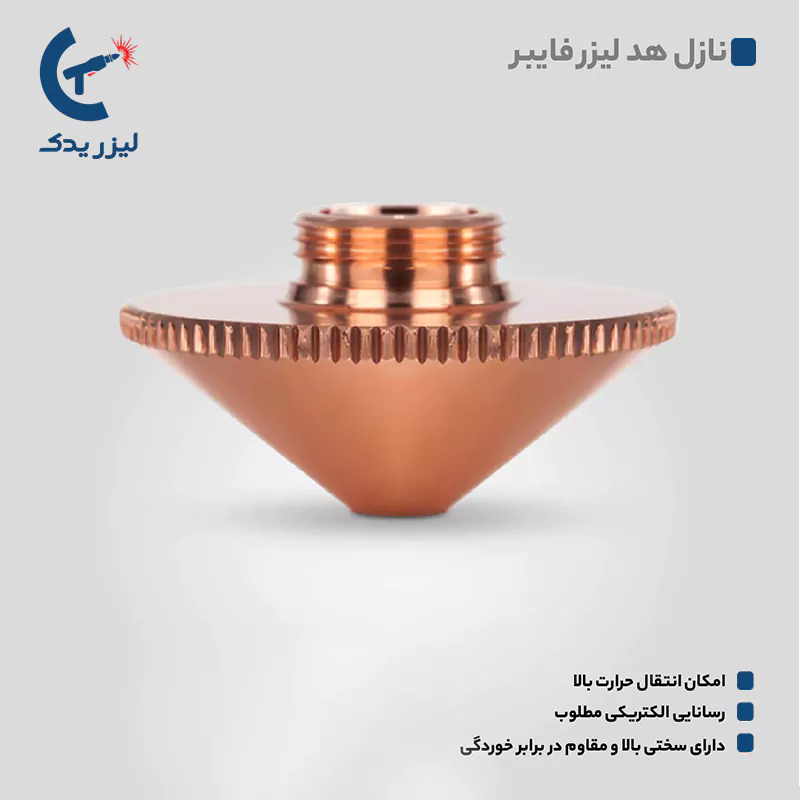

نازل وظیفه دارد که هوا و یا گاز جمع شده در خروجی هد و روی متریال را دور کند. از طرفی باعث انتقال دما به بخشهای مختلف هد شده و از وارد شدن دوده به محافظ میتواند جلوگیری کند. نازلها به دو نوع سینگل و دوبل تقسیم میشوند. آنها بر اساس ضخامت و نوع جنس متریال برای انجام برش انتخاب میشود.
ویژگیها
- امکان انتقال حرارت در این نوع نازلها بسیار زیاد است.
- آنها دارای رسانایی الکتریکی مطلوبی هستند.
- نازل ها در برابر خوردگی مقاومت زیادی داشته و سختی بالایی دارند.
- نازلهای نوع فایبر از نوع تک و دوبل هستند
مناسب برای دستگاههای
- RT1530G2
- RT1530h3
- RT1530A3
نازل سینگل
نازلهای تک و یا همان نازلهای سینگل برای برش دادن ورقههای آلومینیوم و فلزات رنگی استفاده می شوند. این نازلها جریان گاز نیتروژن را به صورت متمرکز و یا فشار هوا استفاده میکنند. این کار باعث میشود که پارامترهای فشار گاز و سرعت برش بیشتر شود.
در نازلهای سینگل اگر ضخامت بیشتر باشد، فشار گاز هم باید بالاتر می رود. زمانی که از نازلهای سینگل استفاده میکنید، میتوانید بر روی ورقهای فلزات رنگی با فشار متمرکز بهترین برش را انجام دهید.
نازل دوبل
این نازلها برای برش دادن ورقههای آهنی که ضخامت زیادی دارند استفاده میکنند. در این نازلها جریان گاز اکسیژن به شکل چرخشی یا حالت رفت و برگشت استفاده میشود. از نازلهای دوبل برای ایجاد سطح صاف در برش آهن از جریان گاز کم استفاده میکنند.
در این نوع نازلها برخلاف نازلهای سینگل هر چقدر ضخامت متریال بالاتر باشد، جریان گاز کمتر میشود. نازلهای لیزر فایبر در سایز مختلفی هستند که بسته به نوع کاربرد و نوع دستگاه آنها را تهیه میکنند.
اگر قرار است که متریال با ضخامت بیشتر برش داده شود، بهتر است که از نازلهای با سایز بزرگتر استفاده کنند. هرچه سایز نازل بزرگتر باشد، حجم گاز بیشتری میتواند از آن خارج شود.
ویژگیهای نازل هد لیزر فایبر
- این نوع نازلها امکان انتقال حرارت بالایی دارند.
- آنها دارای سختی زیادی هستند.
- از آنجایی که در ساخت آنها از متریال برنجی استفاده شده، کیفیت بالایی دارند و پایداری آنها زیاد است.
- این نازلها در فرایند برش دقت و سرعت بالایی دارند، به طوری که پلیسه و تلفات ناشی از آن بسیار کم است.
ساختار و عملکرد
نازل هد فایبر معمولا جنسی برنج دارد به همین خاطر کیفیت بسیار بالایی دارد و میتواند در برابر حرارت بالا و سایش مقاومت خوبی داشته باشد. این قطعات یک روزنه کوچکی دارند که محل خارج شدن پرتو لیزر است.
در ساختار آنها یک سیستم خنک کننده تعبیه شده است که وظیفه دارد از بالا رفتن حرارت در دستگاه جلوگیری کند، چون وجود حرارت بالا در دستگاه به قطعات آن میتواند آسیب جدی وارد کند.
