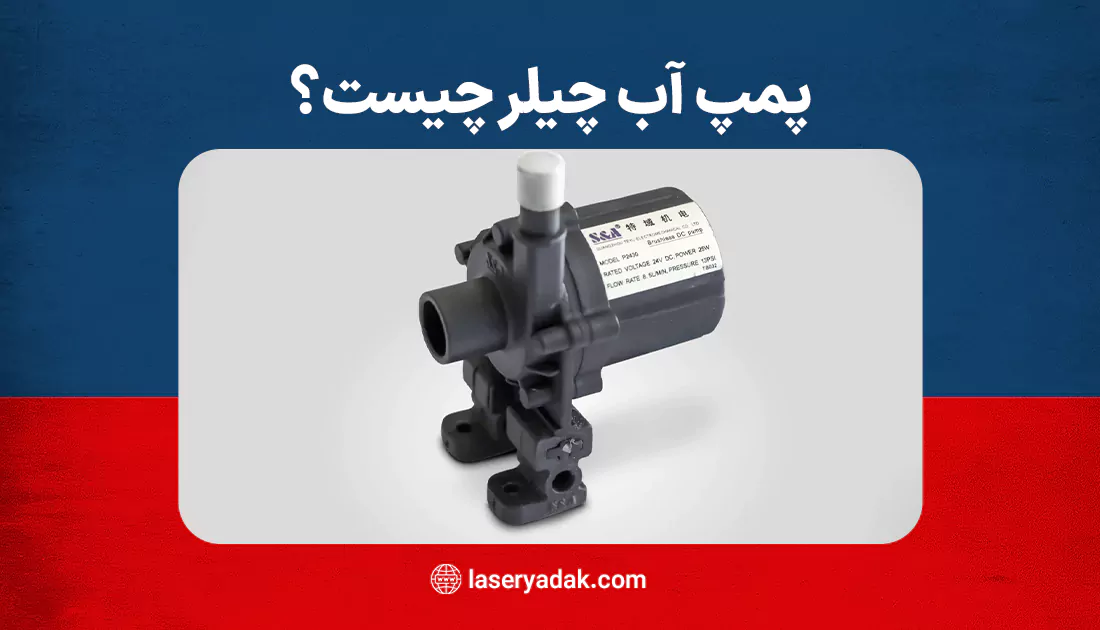

سیستمهای سرمایشی در خنکسازی محیط نقش مهمی دارند. این سیستمها اجزای بسیار مهمی دارند که عمل خنکسازی محیط را انجام میدهند. یکی از این قطعات، پمپ آب چیلر است. وظیفه این پمپ به گردش درآوردن آب سرد در داخل سیستم است.
پمپ آب چیلر میتواند آب سردی که توسط چیلر تولید میشود را به نقاط مختلف سیستم مثل هواسازها، فنکوویلها و یا دستگاههای صنعتی پمپاژ کند. در این مقاله قصد داریم در ارتباط با پمپ آب چیلر یک سری نکات مهمی را توضیح دهیم تا با مشخصات و ویژگیها و کارکردهای آن بیشتر آشنا شوید.
وظیفه اصلی پمپ آب چیلر
پمپ آب چیلر یک قطعه بسیار پرکاربرد در سیستمهای خنک کننده است اما وظایف این پمپ چیست؟
گردش آب سرد
پمپ آب چیلر وظیفه دارد آب سرد شده را در اواپراتور چیلر به گردش در بیاورد. به گردش درآوردن آب سرد باید با فشار مناسب انجام بگیرد تا بتواند به سمت کویلهای گرمایشی مثل هواسازها و یا فنکویلها پمپاژ شود.
انتقال حرارت
وظیفه دیگر پمپ آب چیلر انتقال حرارت است. آب سردی که در تماس با چیلر قرار میگیرد، به تدریج گرم شده و حرارت محیط را میتواند جذب کند. اما این آب گرم شده دوباره به چیلر برمیگردد تا به طور مجدد سرد شود. این چرخه به طور مداوم تکرار میشود تا بتواند حرارت را از محیط بگیرد.
عملکرد پمپ آب چیلر
پمپ آب چیلر را میتوانیم جز مهمترین و حیاتیترین اجزای سیستمهای سرمایشی بدانیم. قطعات در گردش آب سرد و انتقال حرارت نقش بسیار مهمی ایفا میکند.
نحوه عملکرد
حال که با مشخصات و وظایف پمپ آب چیلر آشنا شدهایم، میخواهیم درباره نحوه عملکرد آن اطلاعاتی به دست آوریم.
مبرد در چیلر
در اواپراتور چیلر قطعهای به نام مبرد وجود دارد. مبرد حرارت را از آب جذب کرده، آن را تبخیر میکند و سپس دوباره آب را سرد میکند.
پمپاژ آب سرد
آب سرد شده از اواپراتورها به سمت کویلهای سرمایشی هدایت میشوند. کویلهای سرمایشی در تجهیزات سرمایشی مختلفی به کار رفتهاند.
انتقال حرارت در کویلها
آب سرد چیلرها در تماس با کویلها قرار میگیرد و به این طریق میتواند حرارت محیط را جذب کند و در نتیجه این آب خود گرم میشود.
بازگشت آب گرم به چیلر
گرمای محیط را گرفته و گرم شده به طور مجدد به سمت چیلرها برمیگردد تا در اواپراتورها این آب سرد شود.
اهمیت پمپ آب چیلر
پمپ آب چیلر قطعهای است که در سیستمهای سرمایشی اهمیت زیادی دارد. حال میخواهیم اهمیت این قطعه را از جوانب مختلف با همدیگر بررسی کنیم.
تأمین سرمایش یکنواخت
پمپ آب چیلر میتواند به طور مداوم جریان آب سرد را ایجاد کند. در نتیجه سرمایش به طور یکنواخت در کل سیستم سرمایشی توزیع میشود که میتواند گرمای محیط را گرفته و آن را سرد کند.
افزایش راندمان سیستم
پمپ آب چیلر باید عملکرد مناسبی داشته باشد تا بتواند راندمان کلی سیستم سرمایشی را به تدریج بالا ببرد.
جلوگیری از تشکیل رسوب
زمانی که آب در داخل لولههای سیستم قرار بگیرد، باعث میشود که به مرور زمان در لولهها و کویلها رسوب تشکیل شود. اما زمانی که آب به طور مداوم از این بخشها جریان پیدا کند و ساکن نباشد، دیگر تشکیل رسوب نخواهد داد، پس عمر مفید سیستم بالاتر میرود.
انواع پمپ آب چیلر
پمپ آب چیلر بنا به ظرفیت چیلر، ارتفاع پمپاژ و نوع سیال به انواع مختلفی تقسیم بندی میشوند که در ادامه آنها را توضیح میدهیم:
پمپ های سانتریفیوژ (Centrifugal Pumps)
یک نوع از پمپ آب چیلر، پمپهای سانتریفیوژ هستند. مکانیسم کار این پمپها به گونهای است که با کمک نیروی گریز از مرکز میتوانند آب را از ورودی به سمت خروجی پمپ هدایت کنند. پمپهای سانتریفیوژ ساختار سادهای دارند و در عین حال راندمان آنها بسیار بالا است. این محصولات در تنوع مختلفی از مدلها وجود دارد و شما میتوانید آنها را با قیمتهای مناسبی تهیه کنید.
یکی از مزیتهای عالی پمپهای سانتریفیوژ آن است که امکان تنظیم دبی و هد وجود دارد و این کار را برای اپراتور راحتتر میکند. پمپهای سانتریفیوژ به طور گسترده در سیستمهای چیلر استفاده میشوند.
پمپ های سیرکولاتور (Circulator Pumps)
دسته دوم از پمپهای آب چیلر پمپهای سیرکولاتور هستند. این مدل از پمپها برای به گردش درآوردن آب در مدارهای بسته طراحی شدهاند. پمپهای سیرکلاتور هد پایین و دبی متغیری دارند. این پمپها معمولاً ابعاد کوچکی دارند و میزان مصرف انرژی آنها بسیار پایین است.
عملکرد پمپهای سیرکولاتور بسیار آرام بوده و امکان کنترل سرعت آنها وجود دارد. پمپهای سیرکولاتور در چیلرهای تراکمی و جذبی کاربرد دارند. این پمپها در سیستمهای گرمایش از کف و مدارهای آب گرم بسیار استفاده میشوند.
پمپ های دیافراگمی (Diaphragm Pumps)
نوعی دیگر از پمپهای آب، پمپهای دیافراگمی هستند. این پمپها عملکردشان با حرکت رفت و برگشتی دیافراگم است. با این حرکت رفت و برگشتی که دیافراگم پمپ انجام میدهد، سیال به داخل و خارج از پمپ هدایت میشود.
در این نوع پمپها قابلیت پمپاژ سیالات ویسکوز و سیالاتی که دارای ذرات جامد هستند وجود دارد. میتوان این نوع پمپها را به طور خودکار راه اندازی کرد. پمپهای دیافراگم در سیستمهای چیلر کمتر استفاده میشود، اما در صنایع شیمیایی و دارویی این نوع پمپها کاربرد گستردهای دارند.
پمپ های روتاری (Rotary Pumps)
پمپهای روتاری نوع دیگری از پمپهای آب چیلر به حساب میآیند. این پمپها با چرخش قطعات داخلی سعی میکنند سیالات را به داخل و خارج از پمپ هدایت کنند. از مزیت پمپهای روتاری میتوانیم به راندمان بالای این پمپها اشاره کنیم.
پمپ های روتاری عمر طولانیتری دارند و پمپاژ سیالات با ویسکسیته بالایی انجام میگیرد. پمپهای روتاری در صنایع مختلفی استفاده میشوند، اما در سیستمهای چیلر کمتر این پمپها کاربرد دارند.
نحوه انتخاب پمپ مناسب
حال که با انواع پمپها هم آشنا شدهاید و میخواهید برای سیستم چیلر خود یک نوع پمپ مناسب انتخاب کنید، باید به یک سری موارد و نکات مهمی توجه داشته باشید. هر کدام از مواردی که در ادامه ذکر میکنیم به نحوی در انتخاب مناسب شما تاثیر میگذارند و باعث میشوند که دستگاه شما کارایی بهتری داشته باشد.
ظرفیت چیلر
چیلرها با ظرفیتهای مختلفی تولید میشوند و بنا به نوع ظرفیتی که دارند از آنها استفاده میکنند. نوع پمپی که برای چیلر انتخاب میشود، باید با ظرفیت آن در تناسب باشد. به عنوان مثال اگر ظرفیت چیلر بیشتر باشد، شما به پمپی نیاز دارید که دبی و هد بالاتری هم داشته باشد.
نوع سیال
سیالاتی که در داخل چیلر به جریان درمیآید باید مشخص شود. معمولاً سیالات از نوع آب و یا گلیکول هستند. شما باید بر اساس نوع سیالات پمپ مناسبی تهیه کنید، چون نوع سیالات در جنس مواد به کار رفته در پمپ همیشه تاثیر دارد.
ارتفاع پمپاژ
ارتفاع سیالی که باید پمپاژ شود در انتخاب هد پمپ تاثیرگذار است. پس شما باید ارتفاع پمپاژ را متناسب با ارتفاع سیالی که پمپ میشود در نظر بگیرید تا چیلر شما کارایی لازم داشته باشد.
دما و فشار سیال
دماغ و فشاری که سیال دارد در جنس موادی که در ساختار پمپ به کار رفته تاثیرگذار است و میتواند در راندمان آن هم تاثیر داشته باشد.
شرایط محیطی
شرایط محیط مثل دمای محیط، رطوبت موجود در محیط و یا وجود ارتعاشات از عواملی هستند که در عملکرد پمپ تاثیر گذارند. هر کدام از این عوامل باید به طور دقیق بررسی شوند تا متناسب با آنها پمپ مناسبی انتخاب گردد.
راندمان انرژی
انتخاب یک پمپ مناسب که راندمان انرژی بالایی دارد، میتواند هزینههای عملیاتی شما را تا حد زیادی کمتر کند. این موضوع برای صاحبان صنایع بزرگ خیلی اهمیت دارد تا در مصرف انرژی صرفه جویی کرده و هزینه های خود را کاهش دهند.
نتیجه گیری
پمپ آب چیلر یک قطعه بسیار مهمی است که در ساختار چیلر به کار میرود. این پمپ با توجه به ساختار ویژه ای که در خود دارد، یک سری وظایف خاصی دارد. انواع مختلفی از پمپ چیلر با کاراییهای مختلف تولید میشود. شما باید متناسب با نوع چیلر و نوع انتظاری که از آن دارید، بتوانید پمپ آب مناسب برای آن تهیه کرده و استفاده کنید.
